Technische Daten

• Einstecktiefe 50 mm

Rohr-Nenn-Weite	Rohr Außen (d3 /dsp)	Bohrung-Ø	Typ	Artikel-Nr
100	110	138	110/138	158.86.24
125	125	151	125/151	156.81.21
150	160	186	160/186	158.49.23
150	160	186	Kombiset	Kombiset
200	200	226	200/226	189.17.24
250	250	276	250/276	189.19.20
300	315	341	315/341	189.21.26
400	400	426	400/426	189.81.22
500	500	526	500/526	184.12.26

• Einstecktiefe 80 mm

Rohr-Nenn-Weite	Rohr Außen (d3 /dsp)	Bohrung-Ø	Typ	Artikel-Nr
100	110	138	110/138	195.76.20
150	160	186	160/186	116.80.20
200	200	226	200/226	116.81.20
250	250	276	250/276	116.82.20
300	315	341	315/341	116.83.20

• Kombiset - F 910 PVC KG nach DIN EN 1401 (bestehend aus Dichtung und Stutzen)

Toleranzen der Rohrmaterialien sind zu beachten.
Bei der Dichtung ist eine totale Toleranz in dem Spalt
von +/- 1,75 mm zulässig.


• KONSTRUKTION UND FUNKTION

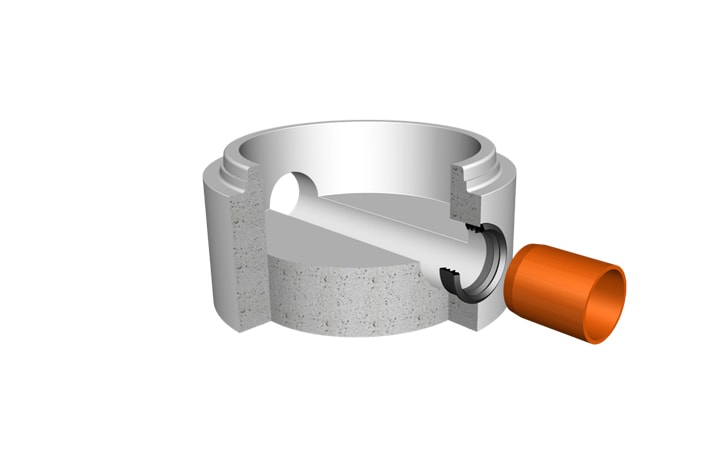

F 910 ist eine Gummidichtung für den flexiblen Anschluss von Rohren an Schächte und Seitenleitungen an Rohrleitungen.
Sie kann sowohl mit vorgefertigten als auch mit Kernbohrungen ver- wendet werden.
Die Drei-Lippen-Konstruktion ermöglicht ein einfaches Fügen und bietet eine ausgezeichnete Beständigkeit gegen Scherlastkräften, während gleichzeitig eine hohe Abwinklung in der Verbindung möglich ist.
Die große Sortimentsvielfalt gewährleistet die wasserdichte Verbindung von nahezu jedem Rohrdurchmesser und Material.
F 910 kann auch zur Verbindung von PVC-Rohren mit Wellrohren oder Schächten verwendet werden.

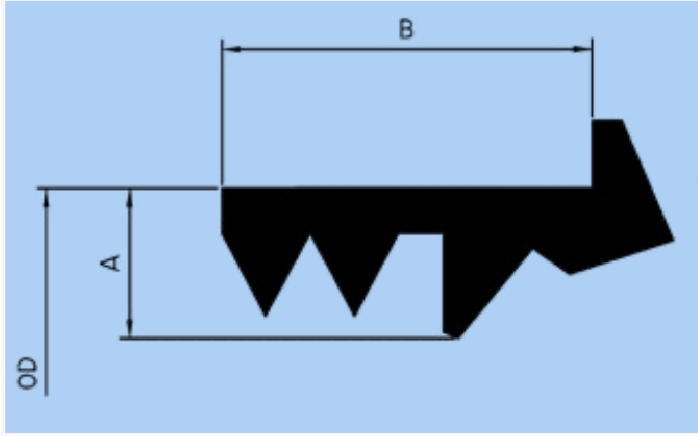

• DICHTUNGSABMESSUNGEN


A (mm)	B (mm)	SPALTMASS
16.0	38.0	10.5±1.3
20.0*	50.0	13.0±1.8
23.0	51.0	15.0±1.9
26.6	49.2	17.3±2.0
32.0	49.4	20.8±2.4
